電爐變壓器是專為各種電爐提供電源的變壓器，它能將較高的電壓轉換為較低的適合電爐用的電壓。電爐變壓器用于機械

零件加熱、熱處理、粉末冶金燒結、有色金屬熔煉等的電阻爐、電弧爐和鹽浴爐。工業用電爐變壓器大致可分為3類：電阻爐變壓器、電弧爐變壓器和感應爐變壓器。由于其發熱體的電阻太小，或者在升溫過程中發熱體電阻的變化太大，所以需要在爐子和電力網之間配備一臺電阻爐變壓器，以降低和調節電爐的輸入電壓。

      小容量、低電壓的電阻爐變壓器與鹽浴爐變壓器多為干式變壓器，帶箱殼，自然冷卻；中等容量（數百至數千伏安）的電阻爐變壓器多為油浸自冷式變壓器；大容量的則為強迫油循環水冷式變壓器。

   結構特點：

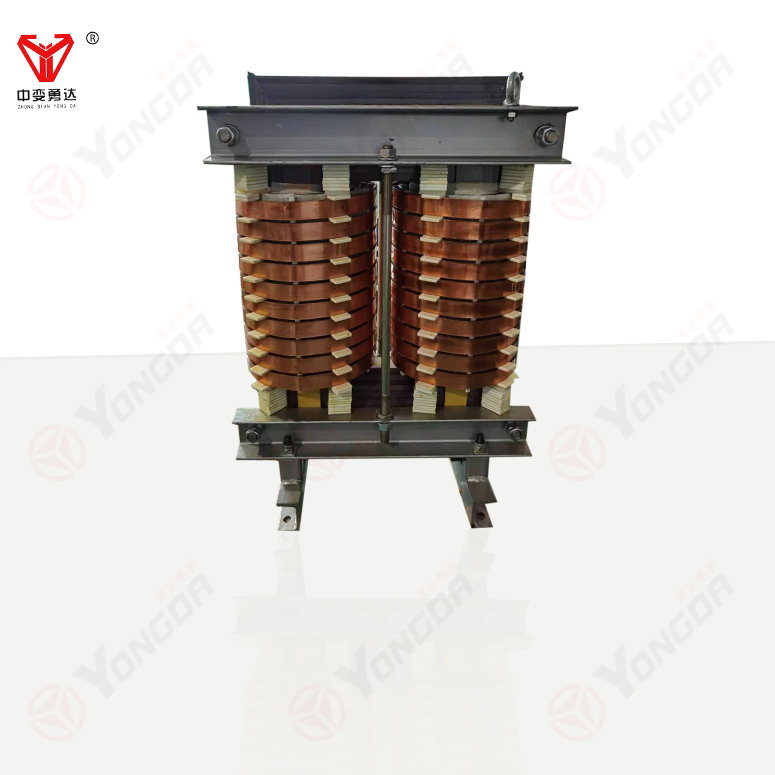

      電爐變壓器的鐵芯采用優質取向硅鋼片，全自動剪切線加工，45度全斜接縫、不沖孔、無緯玻璃粘帶綁扎工藝制造。線圈采用先進的主縱絕緣結構，合理選擇繞組的結構和絕緣，保證繞組有足夠的機械強度。具有承受短路能力強、過載能力強、效率高、低損耗、安全、可靠等特點。

   工作原理：

     電爐變壓器是煉鋼電弧爐的電源變壓器，電爐變壓器容量根據電弧爐大小及冶煉工藝配置。它通過調壓方式滿足冶煉工藝的要求。調壓方式分為有載調壓和無勵磁調壓兩種。有載調壓的大型電爐變壓器不帶串聯電抗器，無勵磁調壓的中小型電爐變壓器其結構形式可分為帶串聯電抗器的和不帶電抗器的兩種。前者靠串聯電抗器的投入和切除來改變阻抗。而后者則靠改變電爐變壓器自身高壓繞組的聯結方式來改變繞組阻抗。

電爐變壓器與普通變壓器區別

1、過載能力要求不同。

2、抗短路能力不同。

3、運行時還要求供電的變壓器能調節電壓。

普通變壓器

          變壓器（Transformer）是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。按用途可以分為：電力變壓器和特殊變壓器（電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等）。電路符號常用T當作編號的開頭。例：T01，T201等。

        總的來說，電爐變壓器一般是單相變壓器。因?yàn)殡姞t發熱材料的原因，輸出的電壓一般較低，輸出電流較大，所以它的漏抗比一般變壓器小。有的電爐變壓器初級有多個分接點，可以粗調輸出電流，由初級的調壓器（感應式調壓器或晶閘管調壓器）細調電流。
