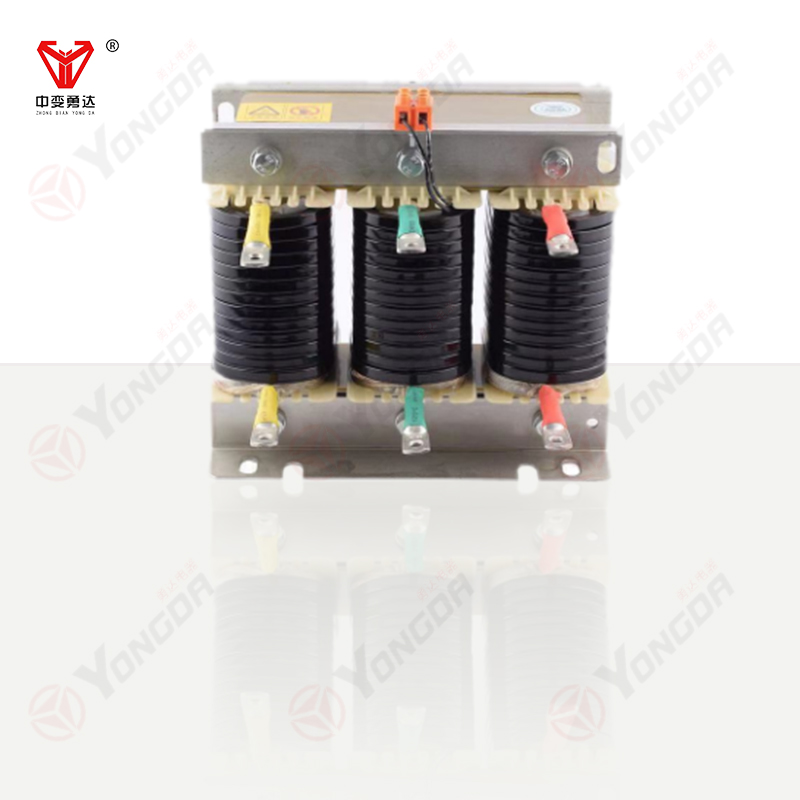

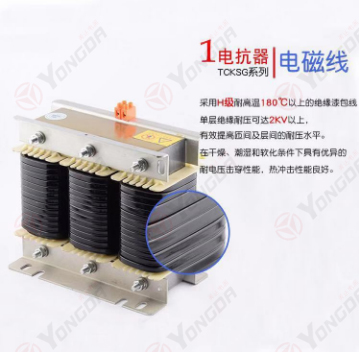

一、電抗器
通常，電路中電容和電感對交流的阻斷效應可以稱為電抗，符號由X代表。
電抗器（也稱為電感器）表示，是指導體通電時在其空間中產生的磁場。因此，所有載流帶電導體都具有靈敏度。
對于空心電抗器或帶電的長直導體，由于產生的磁場不強，電感很小 為了獲得更大的電感，通用電抗器在螺線管中插入一個鐵芯。
電抗器的作用也就是在出線斷路器處串聯電抗器， 從而增大短路阻抗， 達到限制短路電流的目的。
工作原理：就是一個導體通電時，就會在其周圍一定空間范圍內產生磁場，使該載流的電導體具有感性而做成的大阻抗器件。在短路時起到降壓作用，維持母線電壓正常，讓故障線路上的電氣設備正常運行。
（1）電抗器的作用
一般電力系統常見的電抗器應用有串聯電抗器和并聯電抗器兩種方式。
1.串聯電抗器的作用
2.串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波
（2）并聯電抗器作用
因為并聯電抗器在內部通過交流，所以并聯電抗器的作用是補償系統的容性電抗。它通常與晶閘管串聯，以連續調節電抗電流
工作電壓可根據所需并聯電抗器的數量進行調節。超高壓并聯電抗器還可以改善與電力系統無功運行有關的各種功能。
1.直流電抗器的作用：可以讓整流電流的持續性并且還能降低電流脈沖。
2.輸入電抗器的作用：減少由于電網波動而引起的電流沖擊現象。
3.輸出電抗器的作用：抑制輸出諧波電流從而提升輸出高頻抗阻
（3）電抗的分類
電抗一般分為感抗和容抗，以前是感抗器和容抗器統稱為電抗器，而現在所說的電容器就是容抗器，而電抗器指電感器。
總結：由于電抗器的特殊保護作用，在電路中經常采用電抗器、電容器的不同組合電路形式，達到保護系統的正常運行。
